本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机发电站空气能机组配电装置箱的目的： 1、合理性的确定交流电源。 2、方便简洁对电路原理的启闭控制。 3、有较高的安全性个人防护层级，能形象化的凸显集成运放的导通睡眠状态。

项目名称：656KW柴油机带发高压电发动机组单机配电箱主要元件明细清单
配电设备箱核心部件申报单
号码	标题	外形尺寸外形尺寸	标准	数据	公司
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	发电站空气能机组保持器	HGM6110	只	1	众智
3	电站机时速管控器	C2002	只	1	孚创
4	交流电电压模块图片	DC24V	只	1	众智
5	小形里头按钮开关广西顶博发电机组制造	HH54P    DC24V	只	2	正泰
6	微型后面继小家电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

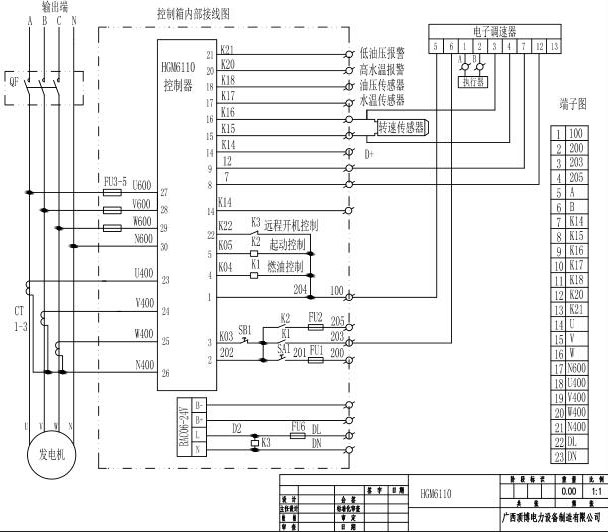

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.xiaochuncao.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
