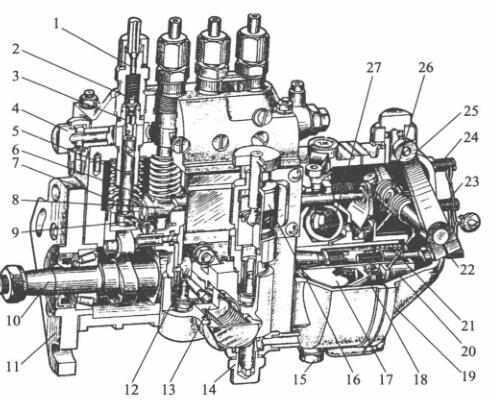

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

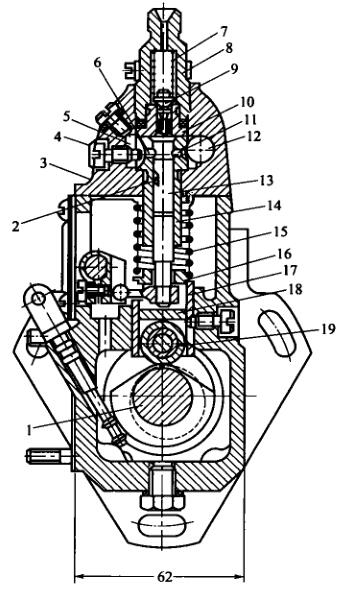

   I号喷油泵的分泵构造图

1-高压低压软管插头; 2-有油阀; 3-有油阀球; 4,14-进油广西顶博发电机组制造; 5-套简; 6-轴向注塞泵泵; 7-轴向注塞泵泵压缩压簧; 8-油门连接杆;  9-调理臂; 10-凸轮轴轴; 11-固定位置接盘; 12-输油管管线泵反力轮; 13-输油管管线泵; 15-放油螺塞; 16-手液压油泵;  17-能够盘; 18-从动盘; 19-罩壳; 20-滑套; 21-调准压缩压簧; 22-剩余油调准广西顶博发电机组制造; 23-怠速急停开关广西顶博发电机组制造; 24-高速的急停开关广西顶博发电机组制造; 25-变频变频调速手柄; 26-变频变频调速压缩压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体前壳的核心效果是担保喷油刚慢慢时期的精准性，对於多缸柴油密度机一般而言，还可以担保各缸喷油时期的共同性。起担保意义的身体部位是压轮底端到調整垫件上平面制定的超高H。当喷助力泵凸轮轴轴伞轮齿与曲轴伞轮齿对应位子需时，H越大，柱塞泵闭合进油孔的时期尽早，喷油刚慢慢时期也尽早。从一刚刚開始就，H越小，喷油刚慢慢时期越廷迟。对此要结合制定和经过多次实验发现推算为宜的压轮体的工作超高H，以担保喷油刚慢慢时期的精准性。

1-凸轮机构轴; 2-齿轮泵斜槽; 3-泵盖; 4-确定螺母; 5-回油道; 6-回油孔; 7-皮肤脸上皮肤有油阀气板板弹簧; 8-皮肤脸上皮肤有油阀紧座;  9-皮肤脸上皮肤有油阀; 10-皮肤脸上皮肤有油阀块; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵气板板弹簧; 16-气板板弹簧座; 17-挺柱体:; 18-混凝土垫块; 19-滚珠

  面对多缸机，各分泵的H值应成正比。调低垫铁在喷助力泵设备时均已调好，必不可随性调换。垫铁是用耐磨性原材料合成并举行热处理工艺以上升坚硬程度，所以说选用中很难刹车盘划痕。如长准确时间选用后刹车盘划痕较多，可换面选用。

  喷液压油阀泵体分前后左右二个分，喷液压油阀上体中用安转液压泵偶件及脸上出油阀偶件，私处中用安转凸轮机构轴、滑动体和输液压油阀等。泵体前侧西南部会开检视窗孔，若要诊断和调控汽油泵量。下端有检视柴油密度发动机机车机油面的检视孔。喷液压油阀上体有两条油道，与各液压泵套筒很多的弧形油槽相似。弧形油槽则与液压泵套筒上的进、回油孔相似。由输液压油阀供来的低电压油按照进软管线金属接头进去油道中。油道中的柴油密度发动机机车压强由装在回软管线金属接头内的回油阀把控，一规定保持稳定在5～10kPa时间范围内。液压过低，在液压泵下降时，柴油密度发动机机车没有快按照进油孔进去液压泵上侧油腔。当油太过而使液压偏高时，剩下的柴油密度发动机机车会顶开回油阀流入量柴油密度发动机机车细滤器中。
