前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压油阀调节器器为机械装备全部式调节器器，其结构图甲如图。I号喷液压油阀调节器器核心由win7win7安装驱动软件安装器件、飞球、调节器大弹簧、齿轮传动这部位和使用这部位等分解成。I号喷液压油阀调节器器的win7win7安装驱动软件安装器件为体现了60°。锥面的win7win7安装驱动软件安装器盘。在win7win7安装驱动软件安装器盘的内测有5个沿径向的半圆型凹形。win7win7安装驱动软件安装器盘压紧在win7win7安装驱动软件安装器轴套上而前者组合成整体，再用半圆键和紧锁螺母使其和喷液压油阀的气缸轴相互。

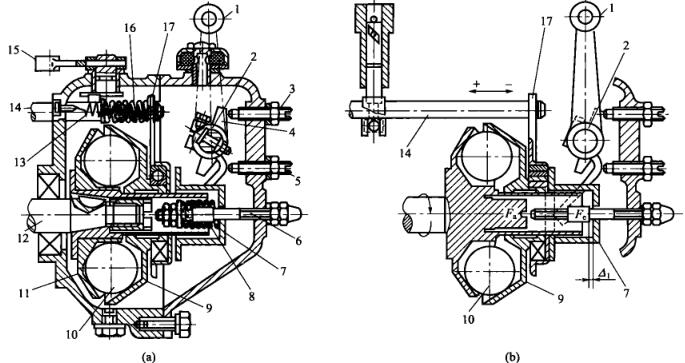

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  五个网套直径为25.4mm的飞球至于带动盘的凹罐内，随带动盘一起去转动。飞球同另外一端为与基准面成45°锥面的转矩盘，转矩盘滑套在带动轴套上。任务时飞球的离心分离力能力在转矩盘上，其支承分力Fa.将使转矩盘沿支承滚动。披风在转矩盘.上的滚动滚针轴承和机械传动系统板也因而挪动。机械传动系统板上面套在提供的油撑杆上，于是提供的油撑杆也因而挪动，而该变提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
